石墨模具的内部缺陷检测

2025-02-14

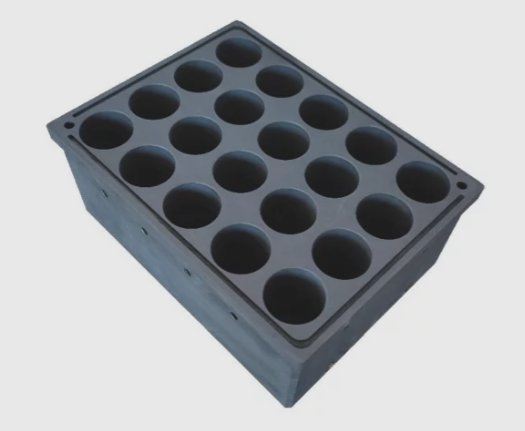

石墨模具


超声波检测:利用超声波探伤仪发送高频声波穿过石墨模具,当声波遇到内部缺陷时会产生反射,通过分析反射信号可以判断缺陷的位置和大小。这种方法适用于检测内部裂纹、气孔等缺陷。


X射线检测:X射线检测利用X射线穿透石墨模具,由于不同密度的物质对X射线的吸收程度不同,可以通过拍摄X射线图像来发现内部缺陷。这种方法对于检测内部裂纹、夹杂物等缺陷非常有效。


计算机断层扫描(CT):CT扫描可以提供石墨模具内部的三维图像,通过重建图像可以详细观察内部结构和缺陷。这种方法对于检测复杂内部结构和微小缺陷非常有用。


磁粉检测:对于铁磁性石墨模具,可以使用磁粉检测法。首先在模具表面施加磁粉,然后施加磁场,如果模具内部有裂纹或其他缺陷,磁粉会在缺陷处聚集,从而显示出缺陷的位置。


渗透检测:渗透检测适用于非铁磁性材料的石墨模具。首先将渗透剂涂覆在模具表面,待其渗入缺陷中,然后清除表面多余的渗透剂,最后涂上显像剂,缺陷中的渗透剂会被吸附出来,形成可见的痕迹,从而显示出缺陷的位置。


涡流检测:涡流检测适用于导电材料的石墨模具。通过发射交变电流产生涡流,涡流在模具内部流动时遇到缺陷会改变其路径和强度,通过检测这些变化可以判断是否存在缺陷。


以上方法各有优缺点,具体选择哪种方法取决于石墨模具的具体情况、缺陷类型以及检测要求。在实际应用中,往往需要结合多种方法来进行综合检测,以确保检测结果的准确性。
